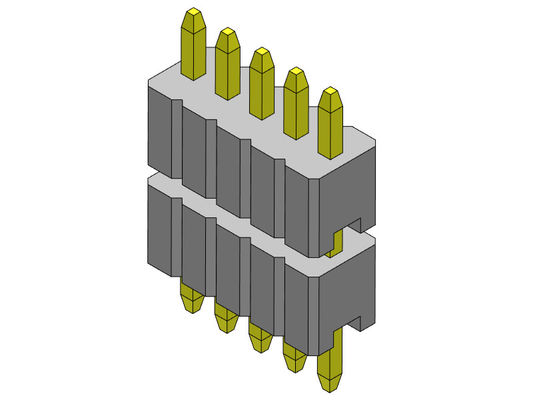

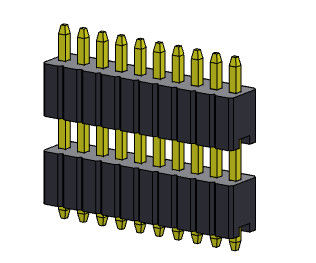

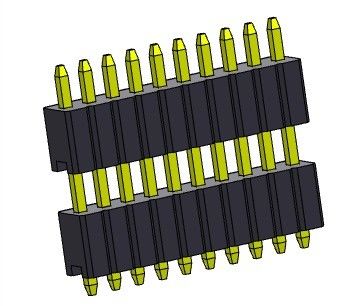

کانکتور پین هدر 1.27 میلی متر سری تک ردیف پشته نوع مستقیم 1*2 پین به 1*50 پین SQ0.46 میلی متر

کانکتور پین هدر 1.27 میلی متر سری تک ردیف پشته نوع مستقیم 1*2 پین به 1*50 پین SQ0.46 میلی متر

پین هدر چیست؟

پین هدر یک نوع اتصال الکتریکی است، این کانکتور به طور گسترده در الکترونیک یا ابزار دقیق PCB (Print Circuit Board) به عنوان پل بین دو PCB که مسدود شده بودند و برای انتقال جریان یا سیگنال استفاده می شود استفاده می شود.

هدر پین نوعی اتصال دهنده الکتریکی است.این شامل یک یا چند ردیف از پین‌های نر است که معمولاً با فاصله 2.54 میلی‌متر (0.1 اینچ) از هم قرار دارند، اما اندازه‌های رایج نیز شامل 5.08 میلی‌متر (0.2 اینچ)، 5.00 میلی‌متر (0.197 اینچ)، 3.96 میلی‌متر (0.156 اینچ)، 2.00 میلی‌متر (0.079 اینچ) است. اینچ)، 1.27 میلی متر (0.05 اینچ) و 1.00 میلی متر (0.04 اینچ).فاصله بین پین ها معمولاً در جامعه الکترونیکی به عنوان pitch نامیده می شود.

SYMEA122 126-XXXXA01 SQ0.46mm.pdf

جهت گیری رابط PCB
اصطلاح PCB Connector به یک سیستم اتصال چند پین اولیه، معمولاً در یک طرح مستطیلی اشاره دارد.یک جفت اتصال دهنده PCB برای برد به برد یا کابل به برد (سیم به برد) خواهد بود.طرح‌بندی‌های برد به برد می‌توانند طیفی از جهت‌گیری‌های اتصال PCB را ارائه دهند، همه بر اساس افزایش‌های 90 درجه: موازی یا میزانسن - هر دو کانکتور جهت‌گیری عمودی دارند؛ 90 درجه، زاویه راست، مادربرد به تخته دختر - یک رابط عمودی، یکی افقی است. 180 درجه، همسطح، لبه به لبه - هر دو رابط جهت افقی هستند.

نام های دیگر برای اتصالات PCB
اتصال دهنده های PCB به عنوان محصول اتصال PCB شناخته می شوند.برای دو طرف اتصال نیز از اصطلاحات خاصی استفاده می شود.همچنین نام‌های دیگری برای کانکتورهای PCB وجود دارد: کانکتورهای PCB نر معمولاً به پین ​​هدرها اشاره می‌کنند، زیرا آنها صرفاً ردیف‌هایی از پین هستند، در حالی که کانکتورهای PCB ماده به عنوان سوکت‌ها، گیرنده‌ها یا حتی (تا حدی گیج‌کننده) هدر گیرنده‌ها نامیده می‌شوند.

سوالات متداول

س: زمان هدایت شما چقدر است؟

ج: بستگی دارد.به طور معمول، اگر کالا در انبار باشد، 2-6 روز کاری است.

یا اگر کالا در انبار نباشد 7-40 روز است.

س: شرایط پرداخت شما چیست؟

A: برای سفارشات با مقدار کم، 100٪ بهتر توسط PayPal یا T/T پرداخت می شود.برای سفارشات با حجم زیاد مانند بیش از

10000 USD، 30٪ T/T در پیش، موجودی به طور کامل قبل از حمل و نقل پرداخت شده است.

س: آیا محدودیت MOQ برای سفارش دارید؟

A: بله، ما MOQ داریم.موارد مختلف MOQ متفاوتی دارند.وقتی نقل قول می کنیم MOQ را علامت گذاری می کنیم.

س: چگونه سفارش را ادامه دهیم؟

A: ابتدا، نیازها یا درخواست خود را به ما اطلاع دهید.ثانیا، ما با توجه به نیاز شما یا پیشنهادات خود نقل قول می کنیم.ثالثاً مشتری نمونه ها را تأیید می کند و برای سفارش رسمی ودیعه می پردازد.در نهایت، تولید را ترتیب می دهیم و پس از آماده شدن، ارسال می کنیم.
